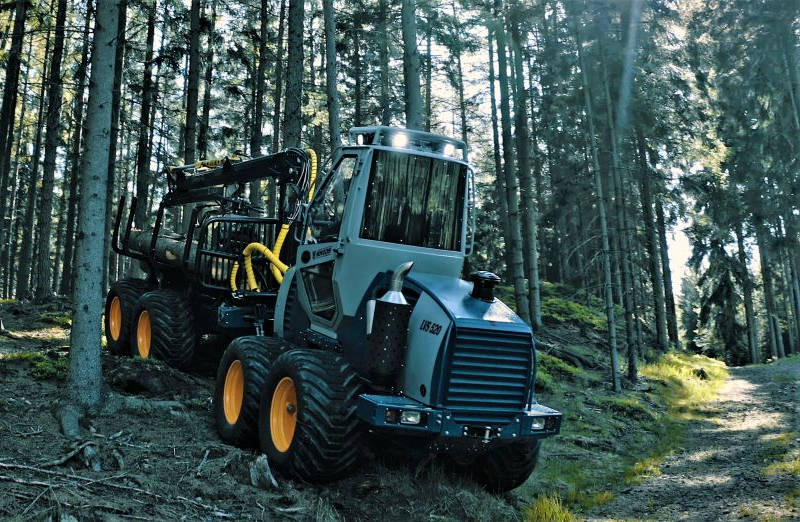

Lesní vyvážecí souprava 520

Lesní vyvážecí souprava 520

Lesní vyvážecí souprava LVS 520 je určena k vyvážení 2 – 5 metrových sortimentů zejména z probírek a nahodilých těžeb. Nosnost vyvážecí soupravy je 5 tun. Objem ložné plochy je 5 m3. Model LVS 520 je inovovaný nástupce oblíbené vyvážecí soupravy LVS 5000. Pro pohon vyvážecí soupravy je použitý motor Cummins o výkonu 60 kW, přenos hnací síly je zajištěn pomocí pojezdového čerpadla a hydromotorů, které pohánějí mechanické diferenciály. Diferenciály jsou vybaveny mechanickou uzávěrkou. Vyvážecí souprava je standardně vybavena pneumatikami o šířce 500 mm, což výrazně snižuje měrný tlak na půdu a zvyšuje trakční sílu. Hydraulická ruka Cranab FC 45 s teleskopickým výsuvem o délce 6,1 metrů s nosností 1130 kg ve 3 metrech a s regulací rychlosti jednotlivých funkcí umožňuje efektivní nakládku sortimentů na ložnou plochu LVS 520.

Pro větší komfort obsluhy je vyvážecí souprava vybavena otočnou, bezpečnou a klimatizovanou kabinou. Kabina je vybavena vzduchem odpruženou, vyhřívanou sedačkou Grammer s komfortními opěrkami a joysticky Caldaro. Veškeré funkce stroje jsou elektronicky řízeny speciálně vyvinutým softwarem SCAD. Systém umožňuje individuální nastavení až pro 8 operátorů, nastavování probíhá pomocí barevného dotykového displeje. Klimatizace a rádio s MP3 přehrávačem jsou již v základní výbavě. Kabina splňuje standarty ISO ROPS, OPS a FOPS.

Vyvážecí soupravaLVS 520
Motor Cummins B 3.3
Výkon max. 60 - 74 kW/2200 ot./min
Objem válců 3300 cm3
Chlazení vodní
Počet válců 4
Palivová nádrž 80 litrů
Brzdy
Parkovací brzda mechanická, lamelová
Pneumatiky Alliance 331 Forest
Rozměr 500/50 -20
Rozměry stroje
Šířka 2100 mm
Výška 2910 mm
Délka 7160 - 7960 mm
Délka nákladního prostoru 3650 - 4470 mm
Plocha čela nákladního prostoru 1,8 m2
Elektrický systém
Napětí 24  V
Akumulátor 2 x 100Ah
Alternátor 120A
Pracovní osvětlení 4 x 150W + 2 x 75W
Digitální klimatizace, vodní topení
Hydraulika - SAUER - DANFOSS
Pojezd hydrostatický s mechanickými diferenciály Maximální rychlost 22 km/h
Pracovní tlak 19 MPa
Pracovní tlak pojezdu 40 MPa
Olejová nádrž 105 litrů
Podvozek Kolový s výkyvnými boggie nápravami 8 x 8
Nosnost 5000kg
Otočná kabina splnující standarty ROPS, OPS, FOPS, anatomicky tvarovaná, vzduchem odpružená sedačka Grammer, plně stavitelné područky, ovládání pomocí mikroovladačů, rádio s MP3 přehrávačem, klimatizace
Hydraulická ruka Cranab FC 45 Tele
Dosah hydraulické ruky max./max. zatížení 6,1 m / 570 kg
